FPV İHA Motor Seçim Kılavuzu: KV Değeri, Pervane Kanatları ve Gücün Kapsamlı Analizi

FPV dronlarında,motorlar uçuş performansını etkileyen temel bileşenlerdir. Tüm spesifikasyonlar arasında KV değeri, pervane boyutu ve motor gücü, motor seçiminde en kritik üç faktördür. Sadece belirlemekle kalmıyorlardrone'un itişi, tepki verme yeteneği ve uçuş süresini etkiler ve aynı zamanda kullanım ve verimliliğini de etkiler.



Birçok pilot için KV hızı ve verimliliği nasıl etkiliyor? Pervaneler motorlarla nasıl eşleştirilmelidir? Uygun güç aralığının belirlenmesi de sıklıkla kafa karıştırıcıdır. Çok yüksek bir KV değeri seçmek, aşırı güç tüketimine ve uçuş süresinin kısalmasına yol açabilir; çok düşük bir değer ise hız ve yol tutuşunu tehlikeye atabilir.



Bu makale KV değerinin anlamı ve işlevi ile başlayacak, pervaneler ile KV değerleri arasındaki uyum ilkelerini derinlemesine analiz edecek ve motor gücünün hız ve dayanıklılık üzerindeki etkisini araştıracaktır. Son olarak, FPV drone motorlarının satın alınmasına ilişkin bir kılavuz sunacağız ve farklı uçuş görevleri için pratik seçim referansları sağlamak üzere çeşitli VSD serisi motorları tanıtacağız. İster yüksek-hızlı yarış, sabit hava fotoğrafçılığı veya uzun-süreli görevler peşinde olun, bu kılavuz en uygun motor çözümünü bulmanıza yardımcı olacaktır.



1.1 KV değerinin anlamı

KV değeri fırçasız DC motorun önemli bir parametresidir. Giriş voltajının voltu başına teorik-yüksüz hızı (RPM cinsinden) gösterir ve birimi rpm/V'dir (dakika başına devir/volt).Örneğin, 1V gerilim altında-1000KV'lik bir motorun yüksüz hızı 1000 rpm'dir. Gerçek kullanımda pervanenin yükü, gerçek hızı teorik değerden biraz daha düşük hale getirecektir.



1.2 KV değeri ile hız arasındaki ilişki

Motor hızı KV değeri ve giriş voltajıyla orantılıdır. Hesaplama formülü şöyledir:

Hız (RPM)=KV × Gerilim (V)

Örneğin, 10V'de 850KV'lik bir motorun teorik yüksüz hızı-850 × 10=8500 RPM'dir.

Daha yüksek KV → daha yüksek RPM → daha düşük tork;

Daha düşük KV → daha düşük RPM → daha yüksek tork.



Farklı uçuş gereksinimleri için 1,3 KV aralıkları

KV değerinin uçuş stiline ve drone konfigürasyonuna göre seçilmesi gerekir:

Yarış uçuşu: Yüksek-hızlı tepki ve aşırı hız gerektirir. Genellikle, 2000KV ~ 5000KV'lik yüksek-KV'lik bir motor, rekabette en yüksek hız arayışını karşılamak amacıyla küçük-çaplı bir pervaneyi hızlı bir şekilde döndürmek için seçilir.



Serbest stil uçuş: Hem hız hem de tork dikkate alındığında KV değeri 1500KV ile 3000KV arasındadır, bu sadece hızlı manevraları tamamlamakla kalmaz, aynı zamanda hareketlerin stabilitesini ve gücünü de sağlar.



Hava fotoğrafçılığı uçuşu: esas olarak stabilite ve dayanıklılığa odaklanarak, ısı ve enerji tüketimini azaltmak ve uçuş stabilitesini sağlamak için genellikle 1000KV ~ 2000KV'lik orta KV motor seçilir.



Uzun-dayanıklılık görevleri: Verimliliği ve dayanıklılığı en üst düzeye çıkarmak gerekir ve KV değeri genellikle 800KV ile 1500KV arasındadır. Düşük{{4}KV motorlar düşük hızlara ancak yüksek torka sahiptir; bu da pil enerjisini daha verimli bir şekilde kullanabilir ve uçuş süresini uzatabilir.



Özet: KV değeri, performans seçiminin temelidir ve hız, itme ve dayanıklılık arasında en iyi dengeyi sağlamak için akü voltajı, pervane boyutu ve genel uçuş görevi ile birlikte dikkate alınmalıdır.



FPV drone'ların güç sisteminde pervanelerin ve KV değerlerinin uyumu uçuş hızını, itki çıkışını ve dayanıklılığı doğrudan etkiler. Uygun olmayan bir kombinasyon verimliliği azaltabilir ve hatta motorun aşırı yüklenmesine veya hasar görmesine neden olabilir. Bu nedenle seçim yaparken motor özelliklerini, pervane boyutunu, akü voltajını ve uçuş görevini kapsamlı bir şekilde dikkate almak gerekir.



2.1 Eşleştirme İlkeleri

Küçük pervaneli yüksek KV motor

Yüksek KV motorlar aynı voltajda daha yüksek hızlara sahiptir ve küçük çaplı, düşük hatveli pervaneler için uygundur. Bu kombinasyon hızlı tepki verir, güçlü yönlendirmeye sahiptir, hızlı hızlanma ve hassas kontrol sağlayabilir ve yarış ve Serbest Stil uçuş için çok uygundur.



Büyük pervaneli düşük KV motor

Düşük KV motorlar daha yüksek torka sahiptir ve büyük-çaplı, yüksek- hatveli pervaneleri tahrik etmek için uygundur. Bu konfigürasyon, düşük hızlarda yeterli kaldırma ve itme kuvveti üreterek uçuşu daha stabil hale getirir ve hava fotoğrafçılığında ve ağır yüklü uçaklarda yaygın olan-uzun süreli havada asılı kalmayı veya daha ağır ekipman taşımayı destekleyebilir-.



2.2 Eşleştirme Yöntemi

Akü voltajına göre eşleştirme

Akü voltajı doğrudan motor hızını ve güç çıkışını etkiler. Ortak kombinasyonlar aşağıdaki gibidir:

KV900 ~ 1000 motor (3S, 11,1V) → 10×6 veya 10×4,7 pervaneler

KV1200 ~ 1400 motor → 9×5 pervane

KV1600 ~ 1800 motor → 6 ~ 7 inç pervane

KV2200 ~ 2800 motor → 5 inç pervane

KV3000 ~ 3500 motor → 4,5×3 pervane



Uçuş görevine göre eşleştirme

Hava fotoğrafçılığı veya-uzun süreli görevler: düşük KV motor + büyük-çaplı pervane (örneğin, KV800'ün APC 11×4,7 pervaneli 2216 motoru), stabilite ve verimliliğe odaklanır.



Yarış ve serbest stil uçuş: yüksek-KV motor + küçük- çaplı pervane (örneğin, 2300 ~ 2800KV'li 2205 motor ve 5×4 pervane), hızlı tepki ve yüksek hız peşinde.



Referans motor test parametreleri

Motor üreticileri genellikle itme kuvveti, akım ve verimlilik dahil olmak üzere farklı pervane kanatlarına ilişkin test verileri sağlar. Pervane kanatlarını seçerken, motorun aşırı yüklenmemesini ve gerekli uçuş koşullarında yeterli itme kuvvetini sağlayabilmesini sağlamak için bu verileri kullanmalısınız.



2.3 İtkiyi, verimliliği ve uçuş süresini dengelemek

Pervane ne kadar büyük olursa, itme kuvveti de o kadar güçlü olur, ancak akım tüketimi de daha yüksek olur ve bu da uçuş menzilinin kısalmasına neden olur; Daha küçük bıçaklar daha az güç tüketir ancak yeterli itme kuvveti sağlayamayabilir. İdeal kombinasyon, uçuş performansını sağlarken iyi verimlilik ve makul uçuş menzilini de sağlayabilmelidir.



Motor gücü, FPV drone'ların genel performansını belirlemede uçuş hızını, hızlanma performansını, yük kapasitesini ve uçuş süresini doğrudan etkileyen önemli bir faktördür. Makul güç aralığı seçimi, pilotların performans ve enerji verimliliği arasındaki en iyi dengeyi bulmasına yardımcı olabilir.



3.1 Uçuş hızı

Güç ne kadar büyük olursa, hız potansiyeli de o kadar yüksek olur: motor gücü, çıkış itiş gücünü belirler. Daha güçlü bir motor, kanatları daha fazla itme kuvveti üretecek şekilde çalıştırabilir ve bu da drone'nun daha yüksek bir uçuş hızına ulaşmasını sağlar. Profesyonel yarış dronları genellikle maksimum hızı 200 km/saatin üzerinde olan-yüksek güçlü motorlar kullanır.



Birden fazla faktörle sınırlıdır: Nihai hız aynı zamanda pervane tasarımına, hava direncine, gövde ağırlığına ve yüke de bağlıdır. Pervaneler uygun şekilde eşleştirilmemişse veya gövde çok ağırsa, motor güçlü olsa bile en iyi hıza ulaşamayabilir.



3.2 Hızlanma Performansı

Hızlı gaz tepkisi: Yüksek-güçlü motorlar, gaz kelebeği girişine daha hızlı uyum sağlayarak, kısa aralıklarla keskin hızlanma veya yavaşlama sağlar; bu, özellikle engellerden geçerken veya keskin dönüşler yaparken önemlidir.



Kontrol deneyimini geliştirin: Güçlü hızlanma performansı, pilotların uçuş tutumunu ve hızını doğru bir şekilde kontrol etmesini kolaylaştırır, kontrol yumuşaklığını artırır, özellikle yüksek kontrol hassasiyeti gerektiren serbest stil uçuşu için uygundur.



3.3 Yük kapasitesi

Görev gereksinimlerini karşılama: Yüksek-tanımlı kameralar, görüntü aktarım ekipmanı veya diğer yükler taşınırken motorun yeterli itme gücü sağlaması gerekir. Yüksek-güçlü motorlar, ağır yükler altında dengeli uçuş sağlayabilir ve hava fotoğrafçılığında ve profesyonel drone operasyonlarında yaygın olarak kullanılır.



Uçuş stabilitesi üzerindeki etkisi: Yetersiz güç, yetersiz itme kuvvetine neden olacak, stabiliteyi etkileyecek ve hatta kalkışı engelleyecektir. Motor seçerken güç, görev için gereken yük kapasitesine göre eşleştirilmelidir.



3.4 Pil ömrü

Güç ve güç tüketimi arasındaki denge: Güç ne kadar yüksek olursa, güç tüketimi de o kadar fazla olur. Belirli bir pil kapasitesinde, yüksek-güçlü bir motor pil ömrünü kısaltabilir. Yarış drone'ları yüksek güçlerinden dolayı genellikle 3 ila 5 dakika kadar pil ömrüne sahiptir.



Pil kapasitesini ve motor verimliliğini optimize etme: Büyük-kapasiteli piller kullanarak, yüksek-verimli motorları seçerek ve uçuş stratejilerini optimize ederek (ani hızlanmayı azaltmak gibi), uçuş süresini uzatabilir ve performans ile enerji tüketimi arasında bir denge sağlayabilirsiniz.



Özet: Yüksek-güçlü motorlar daha yüksek hızlar, daha güçlü ivmelenme ve daha fazla yük getirebilir, ancak aynı zamanda daha yüksek enerji tüketimi anlamına da gelir. Bir motor seçerken performans ve verimlilik arasındaki en iyi noktayı bulmak için uçuş görevini, dayanıklılık gerekliliklerini ve genel konfigürasyonu birleştirmelisiniz.



Bir FPV drone motoru seçerken önemli olan, uçuş görevine ve genel konfigürasyona uygun bir güç çözümü bulmaktır. Farklı KV değerleri, güç ve itki, farklı uçuş stillerine ve görev senaryolarına karşılık gelir. Aşağıda VSD serisi motorların temel satın alma prensipleri ve tavsiyeleri yer almaktadır.



4.1 Satın alma ilkeleri

Uçuş görevini belirtin: yarış, serbest stil, hava fotoğrafçılığı, ağır yük veya uzun uçuş süresi.



Temel parametrelere odaklanın: KV hız aralığını belirler, güç ve itiş gücü hızı ve yük kapasitesini etkiler, verimlilik ise dayanıklılığı etkiler.



Sistem eşleştirme: Aşırı yükü veya yetersiz performansı önlemek için motorun pervaneler, ESC ve akü ile uygun şekilde eşleştirilmesi gerekir.



4.2 Talebe göre güç aralığını seçin

Yarış ve Serbest Stil: Yüksek KV motor (1800 ~ 2400KV), hızlı tepki ve güçlü hızlanma.



Orta-uzun görev-uçuş veya hafif-yükte hava fotoğrafçılığı: orta-düşük KV motorlar (900 ~ 1950KV), itme ve verimlilik arasındaki dengeye odaklanır.



Büyük ağır-yük platformu: Düşük KV yüksek-güçlü motor (380 ~ 420KV), yeterli itme rezervine sahip, yüksek-yüklü görevlere uygundur.



4.3 VSD motor modellerinin ayrıntılı açıklaması

VSD - 2306 BLDC Motor : Yüksek KV değeri olan bir başyapıt, yarış ve serbest stil için mükemmel seçim

2306 BLDC Motoru4S ~ 6S platformları için optimize edilmiş 1800KV, 1960KV ve 2400KV versiyonları mevcuttur. Maksimum 901W gücü ve maksimum 1683g itme kuvvetiyle son derece hızlı tepkiye sahiptir ve 5 inçlik yarış ve serbest stil drone'lar için çok uygundur.



VSD - 2207 BLDC Motor: Hız ve kontrolü birleştiren performans

2207 BLDC Motoru1960KV'lik yüksek bir KV değeri ile donatılmıştır ve 6S pil ile birleştirildiğinde hızlı tırmanma ve hızlı hızlanma elde edebilir. Maksimum güç 902W ve maksimum itme gücü 1703g'dir. Hassas kontrol gerektiren serbest stil ve giriş-seviyesi yarış makineleri için uygundur.



VSD - 2808 BLDC Motor: Uzun-süreli ve orta-boyutlu uçaklar için etkili bir seçim

2808 BLDC Motoru6S platformuna özel 1300KV, 1500KV ve 1950KV versiyonları mevcuttur. 1624W'a kadar güç ve 2910g'ye kadar itiş gücü sağlayan bu model, düşük ve orta hızlarda oldukça verimlidir, bu da onu uzun-süreli FPV ve hafif-yüklü hava fotoğrafçılığı için uygun kılar.



VSD - 2812 BLDC Motor: Kararlılık ve Verimliliğe Dengeli Bir Yaklaşım

2812 BLDC Motoru900KV'yi temel alır ve istikrarlı uçuş ve uzun dayanıklılık elde etmek için 6S pil ile eşleştirilir. Maksimum 1010W gücü ve maksimum 2710g itme gücü ile küçük ve orta-ölçekli hava fotoğrafçılığı ve uzun-uçuş modelleri için uygundur.

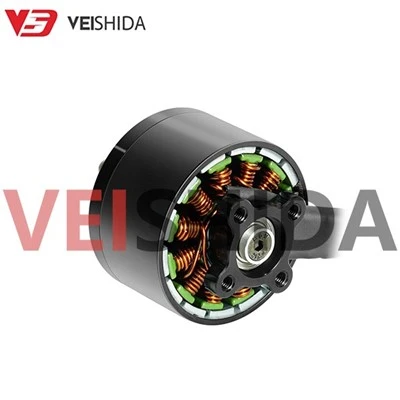

VSD - 3115 BLDC Motor: Esnek adaptasyon, uzun uçuş süresi ve ağır yük için birden fazla versiyon

3115 BLDC Motoru5S ~ 8S platformlarını kapsayan 900KV, 1050KV ve 1520KV'lik birden fazla KV değerine sahiptir. Maksimum 1617W güç ve maksimum 4185g itme kuvveti ile orta-görev ve uzun-süreli görevlerde olağanüstü performans gösterir.



VSD - 4720 BLDC Motor: Ağır-iş platformlarının güç çekirdeği

4720 BLDC Motor420KV ile tasarlanmıştır ve 6S ~ 8S ağır-yük platformları için özel olarak tasarlanmıştır. Maksimum 3037 W güç ve maksimum 7232 g itme kuvvetiyle, büyük-ölçekli ağır-yük FPV ve profesyonel hava fotoğrafçılığı görevleri için istikrarlı güç sağlar.



VSD 5315 BLDC Motor: Süper yüksek itme kuvveti, olağanüstü performans

5315 BLDC Motoru6S ~ 12S pillerle uyumlu olan 380KV ile temsil edilir, maksimum 4257W güce ve maksimum 9034g itiş gücüne sahiptir, bu da onu büyük ve ağır-yüklü FPV ve endüstriyel-sınıf drone'lar için ideal bir seçim haline getirir.



4.4 Neden VSD motoru seçmelisiniz?

Kapsamlı kapsam: Yarış makinelerinden ağır-yük platformlarına kadar tüm modeller desteklenir.



Veri şeffaflığı: Bilimsel seçimi kolaylaştırmak için ayrıntılı itme, akım ve verimlilik eğrileri sağlar.



Güçlü kişiselleştirme yeteneği: Farklı drone'ların tasarım gereksinimlerini karşılamak için KV değeri, şaft çapı ve hat uzunluğu gibi parametrelerin özelleştirilmesini destekler.



Mükemmel teknik destek: Maksimum performans sağlamak için müşterilerin tüm makine güç sisteminin eşleştirmesini tamamlamasına yardımcı olun.



İster bir yarış drone'u için olağanüstü güç arıyor olun ister istikrarlı ve verimli bir uzun-uçuş platformu tasarlıyor olun, VSD size doğru motor çözümünü sağlayabilir. Bir sonraki FPV yapınızı planlıyorsanız veya belirli bir proje için doğru motoru seçme konusunda yardıma ihtiyacınız varsa bizimle iletişime geçmekten çekinmeyin. Mühendislik ekibimiz, en iyi uçuş performansını elde etmenize yardımcı olmak için size KV değeri, motor, pervane ve ESC'den oluşan sistematik bir eşleştirme çözümü sağlayabilir.
