DC Motor Nedir

Modern endüstri ve yaşamda, motorları göremesek de, her gün onlarla ilgileniyoruz ve DC motorlar en klasik ve yaygın. İster ev elektrik fanınız, ister çocuk oyuncakları, araba silecekleri, ister otomatik bir robot kolunun arkasındaki güç kaynağı olsun, bir DC motoru tarafından sürülebilir.



Peki, DC motor nedir? Basitçe söylemek gerekirse, DC elektrik enerjisini mekanik enerjiye dönüştüren bir cihazdır. DC motorlarının tarihi 19. yüzyıla kadar uzanabilse de, zamanlar tarafından ortadan kaldırılmamıştır. Bunun yerine, küçük sürücüler ve yüksek hassasiyetli kontrol alanlarında aktif olmaya devam etmektedir. Elektronik kontrol teknolojisinin geliştirilmesiyle, fırçalanmış DC motorlar, fırçasız DC motorlar, cesur DC motorları, dişli motorları vb. Gibi DC motor türleri sürekli olarak zenginleştirilmiştir. Farklı türler farklı senaryolar ve ekipmanlar için uygundur.



Bu makalede, DC motorlarının çalışma mekanizmasını ve uygulama senaryolarını tam olarak anlamak için sizi bu önemli elektromekanik ürünle hızla başlamanıza yardımcı olmak için ilkeleri, yapılara ve sınıflandırmalara gireceğiz.





DC Motorlar Nasıl Çalışır: Manyetik alanlar ve akımlar nasıl rotasyon üretir?

Bir DC motorunun çalışma prensibini anlamak için, bir cümlede özetleyebiliriz: akım telden akar, tel manyetik alanda kuvvete tabi tutulur, böylece rotorun dönmesini sağlar.



Başka bir deyişle, bir DC motor bir "enerji dönüşüm fabrikası" gibidir: bir güç kaynağından DC gücü alır ve daha sonra manyetik alanın etkisi altında iç armatür sargısından elektromanyetik tork üretir, böylece mekanik kısmı döndürür.



Çalışma prensibi diyagram



Neden dönebilir? İlke aslında "sol kuraldan" geliyor

Akım manyetik bir alanda bir telden geçtiğinde, tel akımın ve manyetik alanın yönüne dik bir kuvvete tabi tutulacaktır. Bu ünlü "amper kuvveti". Kuvvetin yönünü belirlemek için "sol kural" ı kullanabilirsiniz.



Bir DC motorunda, bu kuvvet armatürde çoklu bobinlere etki eder ve sonuçta sürekli bir dönme kuvvetine dönüşür.



Komütatör: Sürekli rotasyonun anahtarı

Ancak bir sorun var: Bobin her zaman manyetik alanda bir yön tutarsa, motor yarım turdan sonra duracaktır. Bu sorunu çözmek için DC motoruna çok kritik bir cihaz eklenir - komütatör.



Komütatör, armatürün dönüşü sırasında sürekli olarak akımın yönünü değiştirecektir, böylece bobin her zaman manyetik alanda aynı yönde zorlanır, böylece sürekli rotasyon elde edilir.



Bu basit ve verimli yapı, DC motorlarının yaygın olarak kullanılmasının önemli nedenlerinden biridir. Daha fazla bilgi edinmek istiyorsanız: Akım ve manyetik alan neden tork üretir? Komütatör gerçekten nasıl iletişim kurar? Armatür kuvveti süreci sürekli çıktı nasıl elde eder? O zaman bu makaleyi okuyabilirsiniz "DC Motorlarının Çalışma Prensibi: Manyetik Alan ve Mevcut Harika Kombinasyon"





DC motor neydir? Size temel bileşenleri göstereyim

Birçok DC motor türü olmasına rağmen (fırçalanmış, fırçasız, kalıcı mıknatıs vb.), Temel yapıları kabaca benzerdir. Çekirdek bileşenlerini ve işlevlerini tek tek anlamak için bir örnek olarak fırçalanmış bir DC motoru alalım.



1. Armatür: Elektrik enerjisini mekanik enerjiye dönüştürmenin ana karakteri

Armatür, genellikle etrafında bakır tel yaralı bir demir çekirdeğinden oluşan motorun dönen kısmıdır. Bobin üzerine yerleştirilir ve doğrudan akım armatürden geçtiğinde, manyetik alanın hareketi altında tork üretir, böylece motorun dönmesini sağlar.



Armatür hem "güç çıkışı sonu" hem de elektromanyetik kuvvetin doğrudan taşıyıcısıdır. Tasarımı motorun verimliliğini ve performansını etkiler.



2. Komütatör: Sürekli rotasyonu mümkün kılan bir "anahtar"

Komütatör, genellikle segmentli bir bakır halkası olan armatürü ve fırçaları bağlayan bir cihazdır. İşlevi, armatür döndüğünde otomatik olarak akımın yönünü değiştirmek, böylece armatürün sürekli dönmesini sağlamaktır. Fırçalanmış motorlarda vazgeçilmez bir bileşendir.



3. Fırça: İletken Köprü

Fırça, harici bir güç kaynağından doğrudan akımı armatür sargısına getiren anahtar bir bileşendir. Yaygın malzemeler grafit veya metal grafit kompozitleridir. Komütatörle temas eder ve slaytlar, akımın dönen armatüre stabil bir şekilde teslim edilmesini sağlar.



Fırçaların parça giydiğine ve uzun süreli kullanımdan sonra yıpranacağına dikkat edilmelidir. Düzenli olarak değiştirilmeleri gerekir, bu da fırça motor bakımının önemli bir parçasıdır.



4. Stator: Manyetik alanı üreten statik kısım

Stator, armatür için sabit bir manyetik alan sağlamaktan sorumlu olan motorun sabit kısmıdır. Stator kalıcı bir mıknatıs (yani kalıcı mıknatıs DC motoru) veya güçlü bir bobin (yani bir uyarma DC motoru) olabilir. Manyetik alanı üretmenin farklı yollarına göre farklı tiplere ayrılabilir.



5. Konut ve Rulmanlar: Yapı ve Destek

Motor muhafazası esas olarak koruyucu ve sabitleme rolü oynarken, iç yatak, motorun ömrünü ve stabilitesini sağlamak için temel yapı olan armatürün pürüzsüz ve az sürtünmeli dönüşünü sağlar.



Özet: Bir DC motorunun çekirdek yapısı şunları içerir: armatür, komütatör, fırçalar, stator, rulmanlar, vb. Bu bileşenler, elektrik enerjisinin mekanik enerjiye dönüştürülmesini tamamlamak için birlikte çalışır, bu da motorun verimli çalışması için garantidir.





Birçok kişi bir DC motorunu ilk tanıdığında, bunun güç vererek döndürülebilen küçük bir motor olduğunu düşünebilirler. Ancak aslında, DC motorları, komütasyon yöntemi, manyetik alan kaynağı, sarma yapısı vb. Gibi çoklu boyutlardan sınıflandırılabilir. Aşağıdakiler en yaygın üç sınıflandırma yöntemidir:



Komisyon yöntemine göre:

Fırçalanmış DC motoru

Bu, basit bir yapıya ve düşük maliyete sahip en klasik DC motor türüdür. Motorun sürekli dönüşünü korumak için fırça ve komütatör arasındaki mekanik temas yoluyla akımın yönünü değiştirir.



Avantajları: Basit yapı, kontrol edilmesi kolay, düşük maliyet, oyuncaklar için uygun, küçük cihazlar vb.



Dezavantajları: Fırçalar giymek kolaydır, kısa ömür, yüksek çalışma gürültüsü, sık bakım.



Fırçasız DC Motor

Fırçasız motor fırçaları ve komütatörleri ortadan kaldırır ve komütasyon için bir elektronik kontrol sistemi kullanır, bu da onu daha verimli hale getirir ve daha uzun bir ömre sahiptir.



Avantajları: Yüksek verimlilik ve sessizlik, uzun ömür, temelde bakım gerektirmeyen, dronlar ve elektrikli aletler gibi orta-uçlu ekipmanlar için uygundur.



Dezavantajlar: Özel bir denetleyici, yüksek maliyetli, karmaşık kontrol sistemi gerektirir



Manyetik alanın kaynağına göre:

Kalıcı Mıknatıs DC Motoru (PMDC motoru)

Kalıcı mıknatıslar, manyetik alanı oluşturmak için tarla sargısını değiştirmek için kullanılır. Kompakt bir yapıya ve hızlı tepkileri var. Elektrikli araçlarda, otomatik kapılarda, robotlarda vb. Yaygın olarak kullanılırlar. Fırçalanabilir veya fırçasız motorlar olabilirler.



Avantajlar: Basit yapı, küçük boyut, yüksek verimlilik, hızlı dinamik yanıt



Dezavantajlar: Manyetik alan mukavemeti ayarlanamaz ve güçün üst sınırı manyetik malzeme ile sınırlıdır.



Heyecanlı DC Motor

Manyetik alan, seri uyarma, paralel uyarma, bileşik uyarma, vb. Diye alt bölümlere ayrılabilen elektromanyetik bobin (uyarma sarma) tarafından üretilir. Büyük başlangıç ​​torku veya geniş bir hız regülasyon aralığı gerektiren endüstriyel ekipman için uygundur.



Avantajları: Ayarlanabilir manyetik alan, güçlü tork, yüksek güç koşulları için uygun



Dezavantajlar: Karmaşık yapı, kontrol edilmesi zor, nispeten büyük boyut



Sargı yapısına veya güç kaynağı aşamalarının sayısına göre (çoğunlukla fırçasız motorlar için kullanılır):

Bir motorun "faz numarası", akımın sargıyı geçtiği kanal sayısını ifade eder. Yaygın tipler arasında tek fazlı, iki fazlı ve üç fazlı bulunur. Bu sınıflandırma özellikle fırçasız DC motorlarında (BLDC'ler) önemlidir, çünkü farklı faz numaralarının motorun çalışma stabilitesi, kontrol yöntemleri ve uygulama alanları üzerinde önemli bir etkisi vardır.



Tek fazlı fırçasız DC motor

Tek fazlı motorlar en basit yapıya sahiptir ve genellikle kontrol etmek için sadece iki tel gerektirir. Tahrik devresi düşük bir maliyete sahiptir, bu nedenle genellikle düşük performans gereksinimlerine sahip mikro cihazlarda kullanılırlar.

Avantajlar: En basit yapı, düşük maliyetli, küçük fanlar ve taşınabilir cihazlar gibi düşük tork uygulamaları için uygun



Dezavantajlar: Büyük tork dalgalanmaları, başlarken çok fazlı motorlar kadar pürüzsüz değil



İki fazlı fırçasız DC motor

Genellikle dört telli veya altı telli bir yapı kullanarak tek fazlıdan daha karmaşıktır ve kontrol bakımından daha esnektir. Step motor yapısına benzer, ancak tahrik yöntemi farklıdır.

Avantajlar: Kompakt yapı, sabit çalışma, mikro cihazlarda ve tıbbi aletlerde yaygın olarak kullanılır



Dezavantajlar: Üç fazlı motorlarla karşılaştırıldığında, hala belirli bir tork dalgası var



Üç fazlı fırçasız DC motor

Piyasadaki, düzgün çalışma ve sürekli torkla piyasadaki en ana akım ve en iyi performans gösteren fırçasız motor yapısıdır ve çeşitli orta-uç uygulamalarda yaygın olarak kullanılmaktadır.

Avantajları: Sürekli tork, yüksek verimlilik, sessiz çalışma, elektrikli araçlarda, elektrikli aletlerde, dronlarda vb. Yaygın olarak kullanılan en ana akım fırçasız motor türüdür.



Dezavantajlar: Kontrol sistemi karmaşıktır ve maliyet nispeten yüksektir



Farklı sınıflandırma yöntemleri, motor yapısı, performans ve uygulamadaki temel farklılıkları ortaya koymaktadır. Bu sınıflandırmaların birbirini dışlamadığını belirtmek gerekir. Örneğin, bir motor, üç sınıflandırma boyutunu da karşılayan üç fazlı fırçasız kalıcı mıknatıs DC motoru olabilir. Bu temel bilgileri anlamak, sonraki seçim ve uygulama kararlarına yardımcı olacaktır.





Modern mühendislik ve yaşamda DC motorlar her yerde. Basit kontrol, hızlı tepki ve çeşitli yapıların avantajları ile DC motorları çeşitli ürün ve sistemlerde yaygın olarak kullanılmaktadır. Hanehalkı aletlerinden endüstriyel otomasyona, dronlara ve tıbbi ekipmanlara kadar DC Motors her şeyi "güçlendirir".



Aşağıdakiler, endüstri veya işleve bölünmüş birkaç tipik uygulama senaryosu:

1. Ev aletleri ve günlük elektronik cihazlar

DC motorları en çok küçük ev aletlerinde yaygındır. Kompakt ve sessizdirler, düşük voltaj, düşük gürültü ve düşük maliyet gerektiren uygulamalar için uygundur.



Elektrikli süpürgeler, saç kurutucuları, karıştırıcılar (yüksek hız, iyi stabilite)



Elektrikli diş fırçaları, elektrikli tırnaklar (fırçalanmış veya kırılmaz motorlar kullanılarak)



Elektrik Perdeleri, Elektrikli Kapı Kilitleri (Düşük Voltaj, Düşük Güç Tüketimi Uygulamaları)



Ortak Tipler: Fırçalanmış Motor, Kırmasız Motor, Küçük Fırçasız DC Motor



2. Oyuncaklar, Modeller ve Eğlence Elektroniği

Uzaktan kumanda arabalarından dronlara kadar DC Motors önemli bir rol oynar. Yüksek hız, hızlı tepki, hafif ve kompaktlık bu tür sahnelerin temel gereksinimleridir.



Uzaktan kumanda araçları ve uçaklar (hızı ve dayanıklılığı artırmak için fırçasız motorlar kullanma)



Robotlar, robotik kollar (hassas kontrol gerektiren kodlayıcı DC motorları)



Ortak Türler: Fırçasız DC motor, kodlayıcı ile DC motor, Coreless Motor



3. Endüstriyel otomasyon ve mekanik sürücü

Endüstriyel ortamlardaki motorlar için performans gereksinimleri daha yüksektir ve yüksek tork, güçlü kontrol edilebilirlik ve uzun ömür gibi özelliklere sahip olmaları gerekir.



Otomatik Üretim Hattı (DC Servo Motor, Enkoder Geri Bildirim Sistemi)



Taşıma Ekipmanı, Elektrikli Push Çubuğu (Kalıcı Mıknatıs DC Motoru, Dişli Motor Kombinasyonu)



CNC Takım Takımları (yüksek hassasiyetli fırçasız DC motorlar)



Ortak Tipler: Servo DC Motor, Yüksek Tork DC Motor, Motor Azaltma Dişli



4. Ulaşım ve yeşil seyahat

Elektrikli bisikletler, elektrikli araçlar ve denge bisikletleri gibi yeşil seyahat araçları temel olarak DC motorlarını güç çekirdeği, özellikle yüksek verimli fırçasız DC motorları olarak kullanır.



Elektrikli bisiklet (fırçasız göbek motoru)



Elektrikli Scooter (24V \/ 36V fırçasız motor)



Akıllı dengeleme arabası (kontrol sistemine sahip yüksek tork DC motoru)



Ortak Tipler: Hub fırçasız motor, 48V fırçasız motor, yüksek verimli DC motor



5. Tıbbi cihazlar ve hassas ekipman

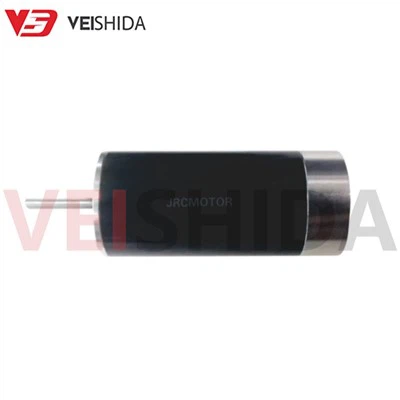

DC motorları, özellikle Coreless Motors ve Servo motorları, gürültü, hacim ve tepki hızı konusunda son derece yüksek gereksinimlere sahip olan tıbbi ekipman alanında yaygın olarak kullanılmaktadır.



İnfüzyon pompası, mikro ventilatör (kırılmaz motor, hassas yanıt)



Elektrikli cerrahi aletler (yüksek hızlı, düşük gürültü fırçasız motor)



Oftalmolojik muayene ekipmanı (ultra düşük titreşim servo motoru)



Ortak Türler: Coreless DC Motorlar, Küçük Servo DC Motorlar, Fırçasız Motorlar



DC motorları, esnek yapıları, basit kontrolleri ve hızlı yanıtları nedeniyle hayatlarımıza ve endüstriyel sistemlere derinden gömülmüştür. Çocuk oyuncaklarından yüksek hassasiyetli tıbbi ekipmanlara kadar, otomatik üretim hatlarından elektrik seyahat araçlarına kadar, hepsi sürücü ve zeka elde etmek için DC motorlarına güvenir.



Farklı uygulama senaryolarının DC motorlarının voltaj seviyesi için farklı gereksinimleri vardır. İhtiyaçlarınıza göre 12V, 24V, 36V veya 48V nasıl seçileceğini bilmek ister misiniz? Bizimize başvurabilirsiniz "DC Motor Voltaj Seviyesi Analiz Kılavuzu".
