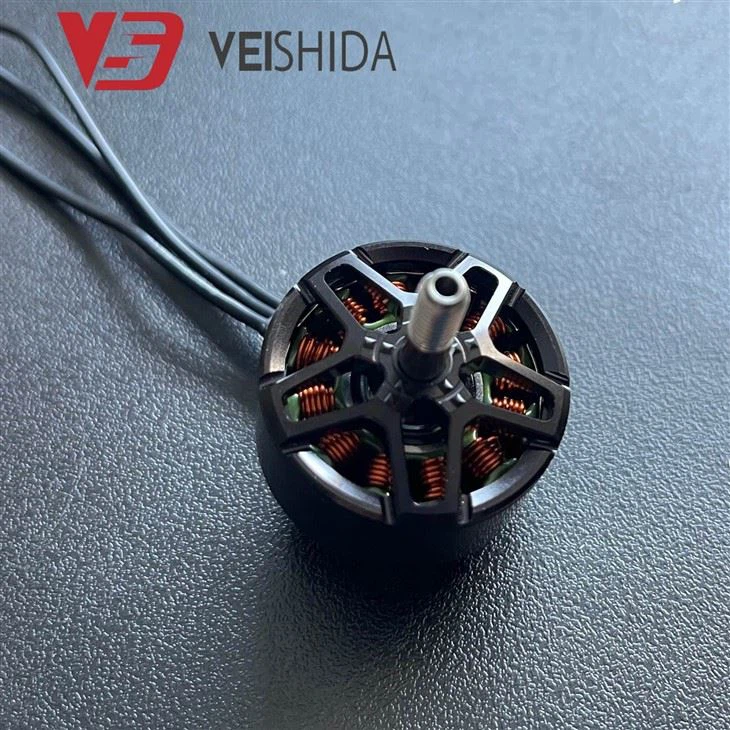

VSD-2812 6S BLDC Motorlu Drone

Fırçasız DC Motorlu Drone (BLDC), modern İHA uçuş sistemlerinin temel güç kaynaklarından biridir. Uzun süreli dayanıklılık ve ağır görev görevleri için tasarlanan VSD BLDC Motor Drone, düşük KV değeri, düzgün çıkışı ve yüksek tork performansı nedeniyle uzun menzilli FPV ve sinema kalitesinde hava fotoğrafçılığı gibi profesyonel uygulamalar için idealdir. Örnek olarak VSD 2812 900KV motorunu alırsak, bu düşük kV'luk motor volt başına yaklaşık 900 devir üretir, daha büyük pervaneler için uygundur ve dayanıklılık ile uçuş stabilitesi arasında ideal dengeyi sağlamak için 6S lityum pil ile birlikte kullanılır . Böyle bir motor tasarımı yalnızca ağır işleri daha stabil hale getirmekle kalmıyor, aynı zamanda hassas kontrol gerektiren görev senaryoları için güvenilir bir güç tabanı da sağlıyor.



Üretim süreci ve malzeme seçimi açısından VSD BLDC Motor Drone, verimli ve uzun süreli uçuş deneyimine odaklanıyor. Motor, farklı uçuş koşullarında motorun güvenilirliğini sağlamak için yüksek kaliteli malzemeler seçerken, istikrarlı ve yüksek tork çıkışı sağlamak için 12N14P manyetik kutup ve stator konfigürasyonunu benimser. N52H ark mıknatısı, motorun düşük hızda verimli bir şekilde çalışabilmesi için yeterli itme kuvveti sağlar; 0.2mm Kawasaki silikon çelik stator, enerji kaybını etkili bir şekilde azaltır ve genel verimliliği artırır. Ek olarak, motor, titanyum alaşımlı içi boş mil ve hafif alüminyum alaşımlı çan kapağı ve taban tasarımı kullanır; bu, yalnızca ağırlığı azaltmakla kalmaz, aynı zamanda darbe direncini de artırır, böylece motor, ağır uçuş ortamlarında stabiliteyi koruyabilir. Japonya NMB yüksek kaliteli yataklarının eklenmesi, motorun ömrünü büyük ölçüde uzatır ve İHA'nın uzun vadeli ve istikrarlı uçuşu için sağlam bir garanti sağlar.



VSD BLDC Motorlu Drone'un tasarımı, uzun süreli ve yüksek yüklü uçuş görevlerinin özel ihtiyaçlarını tamamen göz önünde bulundurarak arazi araştırması, ticari hava fotoğrafçılığı, ticari drone'lar ve diğer görevler için en iyi seçim haline geldi. Bu motor, 7-9 inç büyük boyutlu pervanelere kolayca uyum sağlayabilir ve 1010 W'a kadar maksimum güç ve 46 A'lık tepe akımı sağlayarak sorunsuz ve dayanıklı güç çıkışı sağlar. Ek olarak, gelişmiş otomatik üretim süreci yalnızca ürün tutarlılığını ve kalitesini artırmakla kalmaz, aynı zamanda motorun hizmet ömrünü uzatarak ticari ve profesyonel düzeydeki İHA görevlerinde tutarlı bir şekilde performans göstermesini sağlar. Yenilikçi tasarımı ve üstün işçiliğiyle VSD BLDC Motorlu Drone, drone endüstrisi için verimli ve güvenilir bir çözüm sunuyor.





Tasarım çizimleri



Parametreler

Nominal hız	900KV	Mil çapı	φ5mm
Maksimum güç	1010W	Mil çıkıntı uzunluğu	16 mm
Tepe akımı	46A	Montaj deliği aralığı	19 mm x 19 mm
Faz-faz direnci	43mΩ	Potansiyel müşteriler	260mm / 18AWG
Mıknatıs tipi	N52H Ark Mıknatısı	Geçerli ESC	50A-60A
Yapılandırma	12N14P	Giriş voltajı	25,2V(6S Lipo)
Rulmanlar	NSK/NMB	Sarma tipi	Tek bakır sargı
Boyutlar	φ33mm x 26,1mm	Önerilen pervaneler	7 inç, 8 inç, 9 inç
Ağırlık	76.5g	/	/



Test performansı

MOTOP Tipi	AKSESUARLAR	Gerilim(V)	Gaz kelebeği	Akım(A)	İtme (g)	Güç(W)	Verimlilik (G/W)	Sıcaklık (derece)
VSD - 2812 900KV	Mücevher 8040	24.1	20%	0.17	93	4.1	22.69	68
		24.1	30%	1.93	322	46.63	6.91
		24.1	40%	4.43	594	107.59	5.52
		24.1	50%	7.01	872	170.43	5.13
		24.1	60%	11.53	1420	280.11	4.43
		23.93	70%	17.46	1680	421.34	3.99
		23.71	80%	26.97	2261	645.03	3.51
		23.71	90%	28.29	2288	676.58	3.38
		23.66	100%	28.43	2318	678.34	3.42
	Hoprop (Kocakarı) MQ9x4.5	24.1	20%	0.23	88	5.51	15.97	74
		24.1	30%	2.07	345	49.99	6.9
		24.07	40%	4.64	630	112.65	5.59
		23.99	50%	8.06	1011	194.85	5.19
		23.99	60%	14.38	1488	347.71	4.28
		23.88	70%	22.04	2028	530.74	3.82
		23.6	80%	32.53	2566	774.31	3.31
		23.6	90%	34.54	2664	822.26	3.24
		23.6	100%	36.26	2710	855.73	3.16





Uzun mesafeli ve yüksek yüklü Drone görevleri için tasarlanan VSD-2812 BLDC Motorlu Drone, 6S ​​lityum pil sistemi için mükemmel bir ortaktır. 900KV'lik düşük KV değeri ve gelişmiş üretim süreciyle motor, quadcopter'in hava fotoğrafçılığı, araştırma ve diğer görevlerdeki yüksek verimlilik ihtiyaçlarını karşılamanın yanı sıra uçağın stabilitesini ve güvenilirliğini de sağlıyor.



1. Yüksek verimlilik ve uzun dayanıklılık, uzun vadeli uçuş görevleriyle başa çıkmak kolay

6S lityum polimer piller için optimize edilmiş olan VSD-2812 motor, özellikle quadcopter ihtiyaçlarına uygun olan büyük 7 - ila 9-inçlik bir pervaneyle birlikte sürekli ve istikrarlı güç çıkışı sağlar uzun menzilli FPV veya sinema kalitesinde hava fotoğrafçılığı için. Düşük KV tasarımı, motorun yüksek yüklü ve uzun süreli dayanıklılık gerektiren görevlerde verimli ve kararlı olmasını sağlar, bu da onu dayanıklılığın yüksek bir gereklilik olduğu drone görevleri için ideal kılar.



2. Yüksek tork çıkışı, karmaşık sahnelerin kararlı kontrolü

12N14P konfigürasyonu, yani 12 stator yuvası ve 14 manyetik kutup ile VSD-2812 kararlı yüksek tork çıkışı sağlar. Arazi araştırmaları ve ticari drone'lar gibi hassas çalışma ve sorunsuz uçuş gerektiren İHA görevleri için motor, karmaşık uçuş ortamlarıyla kolayca başa çıkabilir, böylece uçağın kullanımını daha sorunsuz ve daha esnek hale getirir, böylece görevin tamamlanmasını ve doğruluğunu artırır.



3. Quadcopter'in uçuş verimliliğini artırmak için hafif tasarım

VSD{{0}} motorun ağırlığı yalnızca yaklaşık 76,5 gramdır. Yüksek mukavemetli alüminyum alaşım, titanyum alaşımlı içi boş mil ve yüksek kaliteli 0,2 mm Kawasaki silikon çelik sac kullanımı sayesinde bu motor hem hafif hem de dayanıklıdır, bu da quadcopter'i uzun süreli uçuş görevlerinde daha verimli hale getirerek toplam maliyeti büyük ölçüde azaltır. Uçağın ağırlık yükünü hafifletmek ve uçağın genel verimliliğini artırmak.



4. N52H ark mıknatısı, güçlü güç desteği

N52H kavisli mıknatıs, SVD-2812 motorun düşük hızda bile yeterli itme kuvveti üretmesini sağlayan güçlü bir manyetik kuvvet sağlar. İster düşük hızda seyir ister yüksek yüklü tırmanış olsun, motor, İHA'nın farklı irtifa ve hızlarda iyi performans göstermesi için yeterli gücü sağlayabilir, böylece İHA'nın uzun mesafelerde uçarken sorunsuz bir kontrol deneyimi sürdürmesine yardımcı olur.



5. Hizmet ömrünü uzatmak için yüksek kaliteli NMB rulmanı

VSD-2812 motor, motorun daha sorunsuz çalışmasını ve daha az gürültü yapmasını sağlayan Japon NMB yatağını benimser. Bu, yalnızca hava fotoğrafçılığı görevlerinde İHA'nın kayıt kalitesini artırmakla kalmaz, aynı zamanda motorun ömrünü büyük ölçüde uzatır, değiştirme sıklığını azaltır, quadcopter'in görevdeki güvenilirliğini sağlar ve İHA için mükemmel bir seçimdir. uzun vadeli istikrarlı çıktıya ihtiyaç duyuyor.



6. Tutarlılık ve performans sağlamak için hassas üretim süreci

Gelişmiş otomatik üretim teknolojisi sayesinde, VSD-2812 motorun her bileşeni, manuel çalıştırmadan kaynaklanan hataları en aza indirecek ve böylece motorun tutarlılığını artıracak şekilde hassas bir şekilde tasarlanmış ve üretilmiştir. Bu üretim süreci, özellikle zorlu uçuş görevleri sırasında quadcopter'in yüksek güvenilirlik gereksinimleri açısından her motor için en uygun performansı sağlar.





VSD'nin mikromotor fabrikası, Guangdong eyaletinin Shenzhen şehrinde bulunmaktadır ve yüksek kaliteli BLDC Motorlu drone üretimine odaklanmaktadır. Şirket, sürekli olarak teknolojik yenilikleri teşvik etmeye ve müşterilere gelişmiş motor çözümleri sunmaya kendini adamış, yetenekli bir Ar-Ge ekibine sahiptir. VSD'nin motor ürünleri, temel modellerden yüksek performanslı fırçasız modellere kadar geniş bir yelpazede İHA uygulamaları için güvenilir güç desteği sağlar.



VSD, uzun dayanıklılık ve ağır hizmete uygun yüksek verimli 2812 UAV motora ek olarak 2206, 2207, 2208, 2806, 2807, 2810, 3110, 3115 gibi popüler modeller de dahil olmak üzere eksiksiz bir model yelpazesiyle çok çeşitli bir ürün yelpazesi sunmaktadır. uçuşlar. Şirket ayrıca müşterilerin özel ihtiyaçlarına göre tasarlanabilen ve ayarlanabilen özelleştirilmiş üretim hizmetleri de sunarak her ürünün belirli uygulama senaryolarına uygun olmasını sağlıyor.



Kalite güvencesi açısından VSD, her motorun en yüksek kalite standartlarını karşıladığından emin olmak için sağlam bir kalite yönetim sistemi ve gelişmiş test ekipmanı kurmuştur. Şirket, yalnızca ürünlerin sürekli yenilenmesine dikkat etmekle kalmıyor, aynı zamanda müşterilere tutarlı bir yüksek kaliteli motor seçimi sunmak için çalışanların büyümesine ve teknolojinin geliştirilmesine de önem veriyor.
