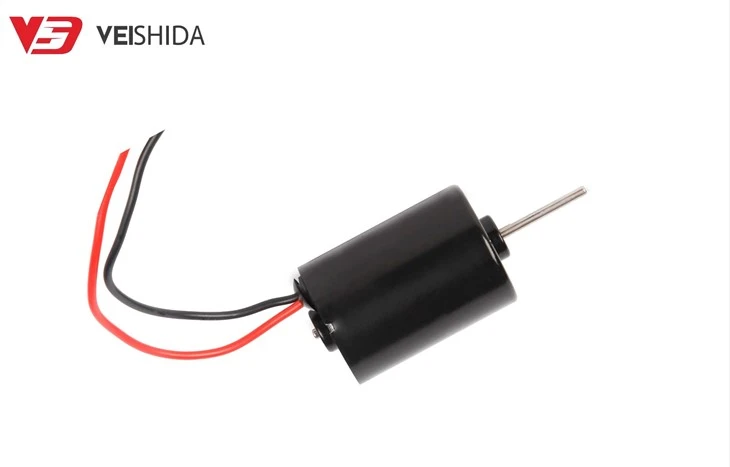

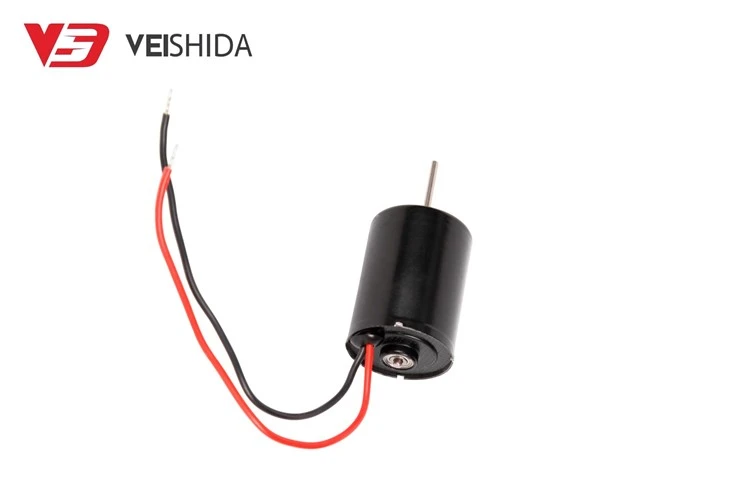

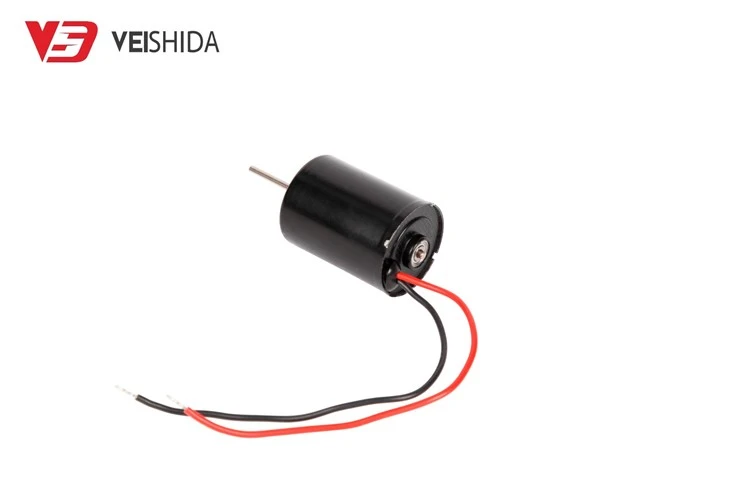

3650 Yüksek Torklu 12V 24V DC Fırçasız Motor

3650 Yüksek Torklu 12V 24V DC Fırçasız Motor, voltaj altında sorunsuz çalışabilen yerleşik bir sürücüye sahiptir: 12V, 24V, 36V, hız: 5000RPM-20000RPM; tork: 0,01g.cm-300g.cm; güç: 5W-100W; mil çapı : 3,175 mm; dönüş yönü: CW/CCW; motor çapı 36 mm; motor uzunluğu 5,50 mm; rulmanlar bilyalı rulmanlardır. Yüksek tork, düşük gürültü, uzun ömür vb. özelliklere sahiptir; ağırlıklı olarak mikro hava pompalarında, su pompalarında, robotlarda, elektrikli aletlerde, otomasyon ekipmanlarında, tıbbi cihazlarda, tekstil ekipmanlarında kullanılır; özelleştirilmiş hizmetler: motor performans parametreleri, şaft tipi, teller ve konektörler, kodlama cihazı vb.

Şirket Özeti

genel bakış

Ürün Açıklaması

Özel ihtiyaçlarınızı karşılamak için OEM ve ODM hizmetleri sunan bağımsız Ar-Ge ekibi.

Ürün Parametresi

Motor Anahattı

Özelleştirilmiş öğeler:

Çıkış mili, hız, voltaj, kablolar, kablo terminalleri, montaj delikleri

Diğer özelleştirilmiş ürünlere ihtiyacınız varsa, lütfen bizimle iletişime geçin, sorgunuzu 24 saat içinde yanıtlamayı garanti ediyoruz.

Motor Performans Eğrisi

Yukarıdaki ayrıntılar yalnızca referans amaçlıdır; mikro fırçasız DC motorların belirli modellerinin türleri ve özellikleri değiştirilebilir.

Ürün Detayları

Servisimiz

1. 3650 Yüksek Torklu 12V 24V DC Fırçasız Motor, kişisel bakım ürünleri, endüstriyel makineler, ev aletleri, hava pompaları, araç parçaları, akıllı ev aletleri, su pompaları ve diğer endüstriler dahil olmak üzere birçok kullanım alanıdır;

2. Kurulumu daha hızlı, kayma olasılığı daha düşük ve daha uygun olan bilyalı rulmanlar kullanılır. Küçük boyutu, yüksek torku, düşük ağırlığı ve kullanım kolaylığı, onu uygulama öğeleriyle kullanım için daha uygun hale getirir;

3. Kurulum doğruluğunu sağlamak için yüksek kaliteli hammaddeler, dahili bir Hall sensörü, kolay kullanım, etkili ısı dağılımı ve devrim niteliğinde bir kapak plakası ve çerçeve kombinasyon yapısı kullanın.

4. Düşük gürültü, uzun ömür, hızlı ısı dağılımı, mükemmel hassasiyet ve sağlam kompozit yeteneği için tam bilyeli yatak yapısı kullanın.

5. Uzman Ar-Ge ekibi, müşterinin taleplerine uygun benzersiz tasarımlar oluşturabileceği gibi, OEM/OEM hizmetleri sunabilir ve otomatik üretim hattı, büyük hacimli siparişlerinizi karşılayabilir.

Şirket Gücü

Vshida Micro Motor Company, gelişmiş üretim yönetimi tekniklerinin yanı sıra profesyonel araştırma, geliştirme ve üretim araçlarından yararlanır. ISO 9001:2015 ve IATF16949:2016 kalite yönetim sistemleri sertifikası almıştır. Hem büyük siparişleri hem de özel müşteri isteklerini karşılamak için, şirketin mevcut üretim tesisinde 10,{5}} metrekareden fazla bir alana, üretim katında 500'den fazla çalışana, 300'den fazla otomasyon ekipmanına, 40'tan fazla montaj hattı, 30 Ar-Ge personeli ve günlük yaklaşık 200,{11}} motor üretimi.

Fabrikamızdaki tüm motorlar bir dizi sıkı testten, güvenilirlik test laboratuvarından, gürültü testinden, su geçirmezlik testinden, ömür testinden, çarpma testinden, depolama testinden, tuz püskürtme testinden vs. geçmiştir.

Ürün Sertifikası

ortaklarımızdan bazıları

Sizinle Çin'de uzun vadeli bir ortak olarak çalışmaktan heyecan duyuyoruz. Avrupa ve Amerika pazarlarının çoğunluğuna hizmet vererek, uzun süredir motor endüstrisine bağlıyız.

Uygulama

Mikro motorlar farklı kullanım senaryoları için modifiye edilebilir ve çok geniş bir uygulama yelpazesine sahiptir. Herhangi bir benzersiz gereksiniminiz varsa, lütfen bizimle iletişime geçin.

Taşıma Ambalajı

Köpük kutunun iç ambalajı: 350*265*280mm

Karton dış ambalaj: 365*275*320mm

Ağırlık 16,7 kg/350 adet

Darbeye dayanıklı köpük ambalaj, doğru karton boyutu. Özel paketleme hizmetlerine ihtiyacınız varsa, lütfen önceden bizimle iletişime geçin.

Ödeme ve Teslimat

3650 Yüksek Torklu 12V 24V DC Fırçasız Motor hız kontrol kablolaması

(Not: hız kontrol güç kaynağı ve motor güç kaynağı bağımsızdır)

1-PWM hız kontrol arayüzünde 5V genliğe ve 10K frekansa sahip PWM sinyalini girin

2- Görev döngüsü yüzde 10'dan (yüzde 2) az olduğunda, motor durur

3- "En düşükten en yükseğe" motor hızına karşılık gelen yüzde 10'dan yüzde 100'e görev döngüsü ayarı

4-Kablolama modu Mavi hat, PWM düzenleyicisinin üç piminin orta pimine bağlanır;

5- Toprak siyah motor kablosunu motor güç kaynağıyla paylaşın-, bu kablo motorun negatif kutbuyla paylaşılmalıdır

6- PWM regülatörünün diğer pimi, ayrı bir güç kaynağına bağlıdır 0-5V artı kutup

Dahili duyusal Hall tahrikli çift bilyeli yatak yapısı

İleri ve geri serbest anahtarlama fonksiyonu

Kablolu fren işlevi

Darbe genişliği PWM hız düzenleme işlevi

FG sinyali hız ölçüm fonksiyonu

Aşırı akım koruma fonksiyonu 1.5A

Aşırı sıcaklık koruma fonksiyonu 80 derece

Uyumlu dişli kutuları, sürücüler ve enkoderler sunabilmemiz için lütfen bizimle iletişime geçin. 24 saat içinde mesajınıza yanıt vereceğiz.
